توضیحات
هیت سینک ترانزیستوری کد 114 یک قطعه خنککننده آلومینیومی پرهدار با طراحی مربعی شکل و متوازن و طول پایه 3000 میلیمتر (3 متر) است که برای دفع حرارت ترانزیستورهای قدرت، رگولاتورهای ولتاژ و قطعات نیمههادی در مدارهای الکترونیکی با ابعاد متعادل طراحی شده است.
ویژگی کلیدی این محصول، قابلیت برش در هر ابعاد دلخواه است. شما میتوانید این هیت سینک را به هر طولی که پروژه شما نیاز دارد (از چند سانتیمتر تا 3 متر کامل) سفارش داده و برش بزنید.

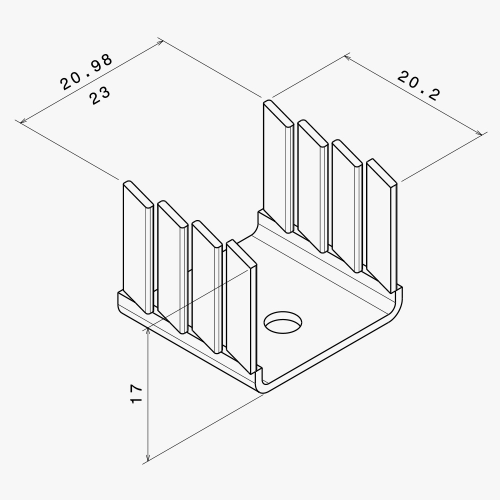

مشخصات فنی پایه (مقطع عرضی):
-
عرض پروفیل: 20.98 میلیمتر (حدود 21 میلیمتر)
-
ارتفاع (عمق پرهها): 20.2 میلیمتر
-
طول پایه: 3000 میلیمتر (قابل برش در هر ابعادی)
طراحی ویژه برای ترانزیستور:
-
مناسب برای نصب ترانزیستورهای TO-220، TO-218
-
ایدهآل برای رگولاتورهای ولتاژ 78xx، 79xx، LM317
-
سطح تماس با عرض حدود 21 میلیمتر
-
طراحی متوازن با نسبت عرض به ارتفاع تقریباً 1:1
-
قابلیت نصب چندین ترانزیستور در طول دلخواه
کاربردهای اصلی:
-
منابع تغذیه خطی و سوئیچینگ با توان متوسط
-
رگولاتورهای ولتاژ در تجهیزات صنعتی
-
درایوهای موتور الکتریکی کوچک
-
آمپلیفایرهای صوتی توان پایین تا متوسط
-
تجهیزات آزمایشگاهی و ابزار دقیق
-
تولید انبوه محصولات الکترونیکی عمومی
مزایا:
-
طراحی متوازن و مربعی شکل برای توزیع یکنواخت حرارت
-
ابعاد متوسط (21×20 میلیمتر) مناسب برای اکثر کاربردهای عمومی
-
طول 3 متری با قابلیت برش سفارشی در هر ابعاد
-
نسبت سطح حرارتی به حجم مناسب
-
نصب آسان در فضاهای با محدودیت متعادل
-
جنس آلومینیوم 6063 با رسانایی حرارتی عالی
نکته فنی: طراحی متوازن این هیت سینک (نزدیک به مربع) باعث میشود حرارت به طور یکنواختتری در پروفیل پخش شود. این ویژگی برای کاربردهایی که ترانزیستور در مرکز قطعه نصب میشود بسیار مفید است.
